Осциллятор Behringer 110 VCO/VCF/VCA

110 VCO/VCF/VCA - аналоговый осциллятор от компании Behringer.

Данный модуль входит в линейку устройств System 100, которые достоверно воссоздают легендарные модульные синтезаторы System 100M, популярные в 80-х годах прошлого века. Все устройства этой серии качественно собраны по оригинальным схемам System 100M, благодаря чему обладают моментально узнаваемым характером звучания, но при этом модули Behringer адаптированы для современных рэковых кейсов (еврорэк формат).

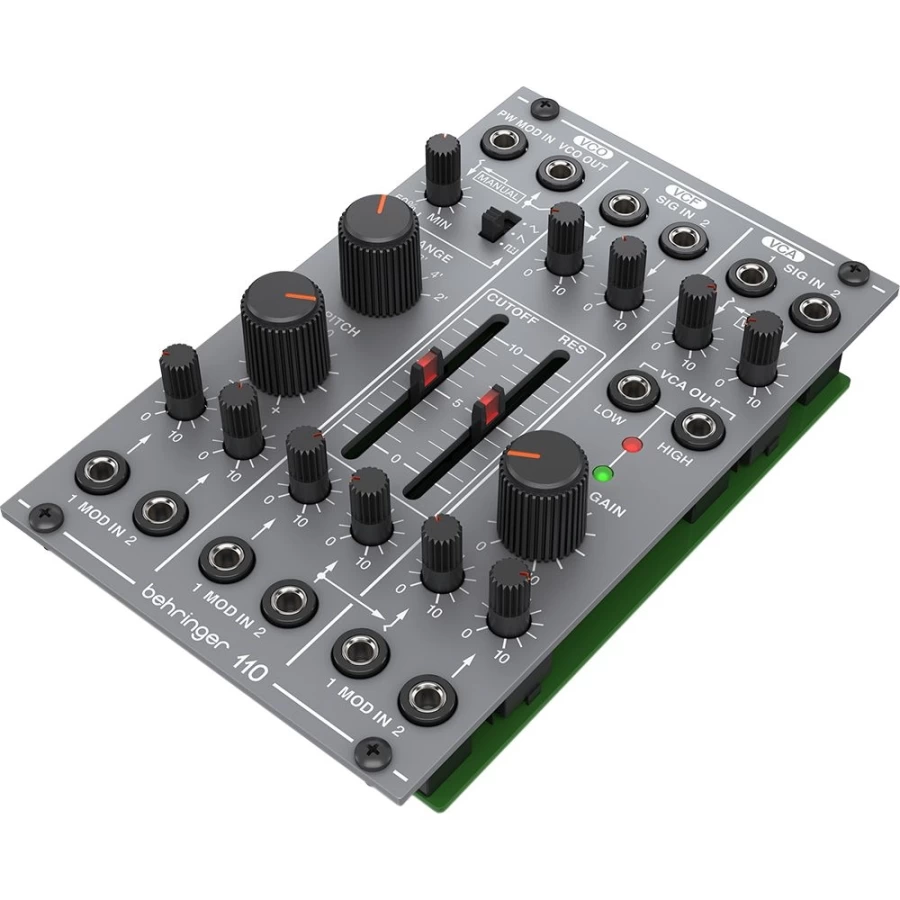

110 VCO/VCF/VCA в своем достаточно небольшом еврорэк корпусе размера 16HP совмещает полноценный осциллятор VCO, фильтр VCF и усилитель VCA, что позволит сделать данное устройство основным компонентом любой модульной системы.

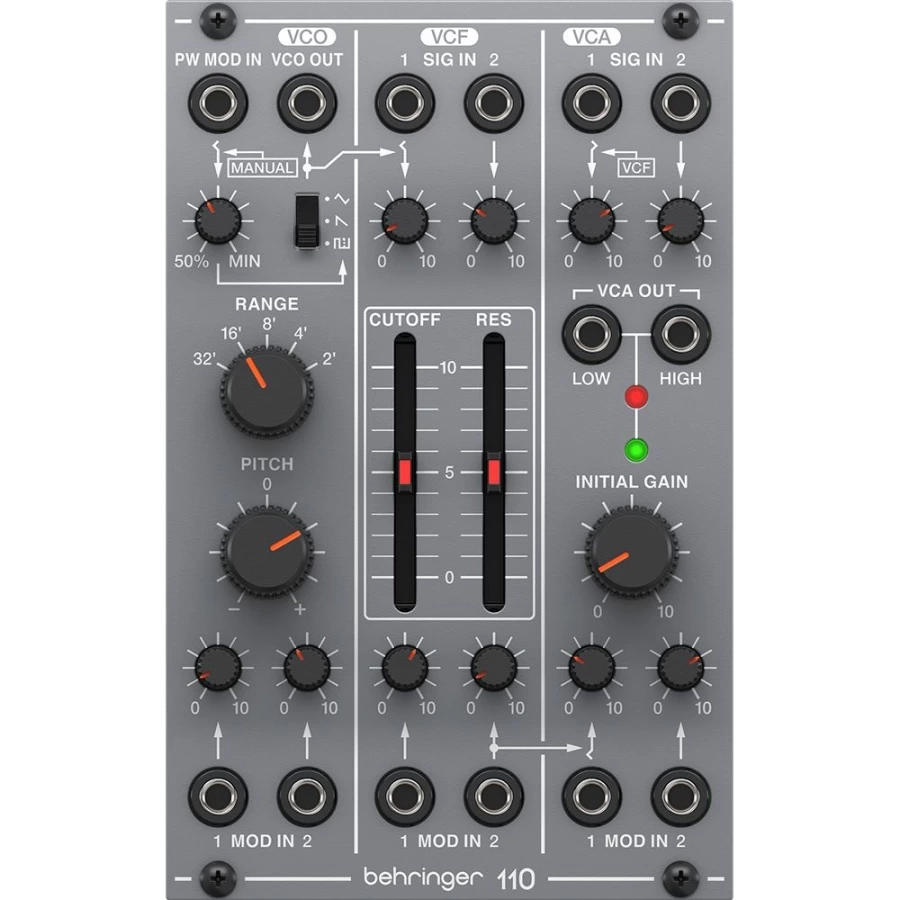

Блок VCO располагает входом PW MOD (mini-jack TS 1/8"), выходом VCO Out (mini-jack TS 1/8"), переключателем формы волны (Triangle, Sawtooth, Pulse), ручкой MOD Manual для диапазона формы волны Pulse, регулятором диапазона работы осциллятора Range (32’, 16’, 8’, 4’, 2’), ручкой точной подстройки высоты звучания Pitch (+/-12 полутонов), двумя входами MOD IN (mini-jack TS 1/8") и двумя ручками уровня сигнала модуляции MOD Level.

Секция фильтра VCF располагает парой входов Signal In (mini-jack TS 1/8"), двумя ручками уровня для этих входов, слайдером частоты среза Cutoff, слайдером резонанса Res, двумя входами MOD IN (mini-jack TS 1/8") и двумя ручками уровня сигнала модуляции MOD Level.

Блок усилителя VCA, в свою очередь, может предложить два входа Signal In (mini-jack TS 1/8") с двумя ручками уровня сигнала, 2 выхода VCA Out (mini-jack TS 1/8")  c разным сопротивлением, ручку общей выходной громкости Initial Gain, два входа MOD IN (mini-jack TS 1/8") и две ручки уровня сигнала модуляции MOD Level.

Обратим внимание, что блоки устройства связаны между собой внутренне, за счет чего вам не придется тратить патч-кабели на маршрутизацию сигнала. Выход VCO поступает на первый вход VCF, если в него не подключен коннектор. Таким же образом соединены выход VCF и первый вход VCA. В блоке усилителя 2 выхода обладают разным сопротивлением, что позволяет использовать этот модуль как с линейными устройствами, так и с гитарным оборудованием.

Для питания предусмотрен стандартный для еврорэк модулей 10-контактный разъем (+12 V, Ground, -12 V). Адаптер питания не входит в комплект. В комплекте с модулем вы получите кабель питания для рэковых систем и винты для установки.

Особенности:

• осциллятор VCO, фильтр VCF (Low-Pass) и усилитель VCA  в одном корпусе;
• еврорэк форм-фактор, размер 16 HP;
• точно воспроизводит схему оригинального модуля из серии System 100M 80-х годов;
• все разъемы выполнены на коннекторах mini-jack TS 1/8";
• в каждом блоке есть 2 входа MOD IN с ручками MOD Level;
• регуляторы блока VCO: MOD Manual, Range (32’, 16’, 8’, 4’, 2’), Pitch (+/-12 полутонов), Waveform (Triangle, Sawtooth, Pulse);
• разъемы VCO: PW MOD, VCO Out;
• регуляторы блока VCF: пара ручек уровня Signal In, Cutoff, Resonance;
• разъемы VCF: 2 входа Signal In;
• регуляторы VCA: пара ручек уровня Signal In, ручка Initial Gain;
• разъемы VCA: 2 входа Signal In, выход Low и выход High;
• 10-контактный разъем питания;
• энергопотребление: 80 мА (+12 В), 50 мА (-12 В);
• размеры: 46 х 81 х 129 мм;
• вес: 0.19 кг.
